EGO INOX NEW
Paletten-Hochhubwagen aus Edelstahl
LEISTUNG, SICHERHEIT UND STABILITÄT, HYGIENE UND REINIGUNGSFREUNDLICHKEIT

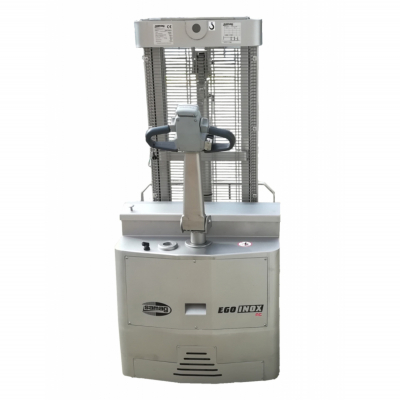

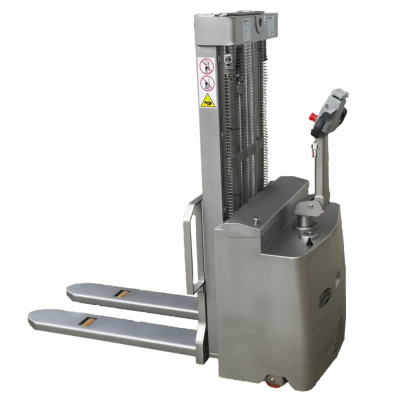

Der Paletten-Hochhubwagen EGO INOX von Samag ist aus Edelstahl oder einem anderen korrosionsgeschützten Material gefertigt und somit für den Einsatz in Umgebungen bestimmt, in denen die Sauberkeit und Hygiene wesentlich sind und Korrosionsprobleme bestehen.
Alle wurden mit folgenden Merkmalen gefertigt:
- Rahmen mit abgesenktem Band und geschlossen im Bereich der neuen Schwenkräder.
- Verstärkter Rahmen im unteren Bereich (schwenkbare Seite) und im oberen Bereich (Motorhaubenbereich).
- Rahmen mit einfacherem Design für eine bessere Reinigung.
- Breiteres Schutzfach für das Antriebsrad für besseren Zugang zu den Vorderrädern.
- Neue Hydraulikeinheit komplett mit Tank, um mehr Platz und Zugänglichkeit im Innenraum zu erhalten.
- Stundenzähler und Kontrollinstrument geschützt und wasserdicht.
- Doppelt abgedichtete Zuggabel für mehr Grip im Inneren der Motorhaube.
- Feste Hubsäulen, die im oberen Bereich verstärkt sind.
- Vorgabe eines besser zugänglichen Hydraulikschlauchdurchgangs.
- Gabeln aus gebogenem Blech, ohne Außenspalte, für eine bessere Reinigung und höhere strukturelle Steifigkeit.
- Neue Version des Freihubmastes für bessere Sicht und einfache Wartung.
Einige Optional
- 210 Ah Batterie (L2 um 80mm erhöht).
- Bedienerplattform mit oder ohne Schutzvorrichtungen.
- Lithium-Batterie im Edelstahlgehäuse mit Heizung und geschütztem Steuergerät.
- Eingebautes Batterieladegerät, integriert im Armaturenbrett mit Steckdose unter der Batterieabdeckung.
- Sonderabmessungen
✔ TRAGFÄHIGKEIT BIS ZU 1.100 KG UND 1.200 KG
✔ AUF ANFRAGE SONDERAUSFÜHRUNGEN
✔ SPEZIAL-ABMESSUNGEN AUF ANFRAGE
- einige Optional
- 210 Ah Batterie
- Plattform für die Bedienerbeförderung
- Lithiumbatterie
Typologie | Wagen aus Edelstahl | Kategorie | Hochhubwagen aus Edelstahl für den nicht intensiven Einsatz |
---|---|---|---|
Tragfähigkeit (Kg) | 1200 | Hubhöhe (mm) | 3500 |
1.1 | Hersteller | SAMAG | SAMAG | |||
---|---|---|---|---|---|---|
Karakteristik | 1.2 | Modell | EGO INOX | EGO INOX | ||
1.3 | Motor (elektrisch, Diesel, Benzin, Gas, elektrischen Strom) | Elektrisch | Elektrisch | |||
1.4 | Bedienung (Handgeführt, Geh, im Stehen, Sitzend, Kommissionierer) | Handgeführt | Handgeführt | |||
1.5 | Tragfähigket / Last | Q | t | 1,1 | 1,2* | |
1.6 | Lastschwerpunkt | C | mm | 600 | 600 | |
1.8 | Lastabstand | x | mm | 720 | 720 | |
1.9 | Wheelbase | Y | mm | 1222 | 1297 | |
Gewichte | 2.1 | Gewicht (mit Batterie) | Kg | 805 | 930 | |
2.2 | Achslast mit der Last (vorden/ hinteren) | Kg | 713 / 1192 | 811/1319 | ||
2.3 | Achslast ohne Last (vorden/ hinteren) | Kg | 605 / 200 | 700 / 230 | ||
Räder und Fahrgestell | 3.1 | Vollgummi, Superelas., pneum., Polyuretthan | Topthane Breiter Streifen | Topthane Breiter Streifen | ||
3.2 | Radabmessurgen Vorten | mm | 240x70 / 100x60 | 240x70 / 100x60 | ||
3.3 | Radabmessurgen Hinteren | mm | 85x70 | 85x70 | ||
3.5 | Räder, Anzahl vorn / hinten (x = Traction) | 1x + 2/4 | 1x + 2/4 | |||
3.6 | Spurweite, Vorne | b10 | mm | 625 | 625 | |
3.7 | Spurweite, Hinten | b11 | mm | 350 | 350 | |

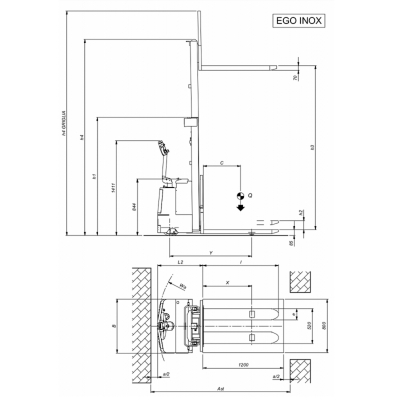

Abmessungen | 4.2 | Höhe Hubgerüst eingefahren | h1 | mm | (siehe tabelle) | (siehe tabelle) |
4.3 | Freihub | h2 | mm | (siehe tabelle) | (siehe tabelle) | |
4.4 | Hub | h3 | mm | (siehe tabelle) | (siehe tabelle) | |
4.5 | Höhe Hubgerüst ausgefahren | h4 | mm | (siehe tabelle) | (siehe tabelle) | |
4.9 | Höle Deichsel in Fahestellung (min. / max.) | h14 | mm | 860 / 1913 | 860 / 1913 | |
4.15 | Gabelhöhe in Ruhestellung | h13 | mm | 85 | 85 | |
4.19 | Gesamtlänge | l1 | mm | 1805 | 1890 | |
4.20 | Länge einschl. Gabelrücken | l2 | mm | 685 | 765 | |
4.21 | Gesamtbreite | b1 | mm | 800 | 800 | |
4.22 | Gabelzinkenmaße | slell | mm | 70 x 170 x 1120 | 70 x 170 x 1120 | |
4.24 | Gabelträgerbreite | b3 | mm | 610 | 610 | |
4.25 | Gabelbreite Außen | b5 | mm | 520 | 520 | |
4.32 | Bodenfreiheit Mitte Randstand | m2 | mm | 40 | 40 | |
4.34 | Arbeitsgangbreite bei Palette 800 x 1200 quer | Ast | mm | 2086 | 2166 | |
4.35 | Wenderadius | Wa | mm | 1406 | 1480 | |
Leistungen | 5.1 | Fahrgeschwindigkeit (mit / ohne Last) | Km/h | 6 / 6 | 6 / 6 | |
5.2 | Hubgeschwindigkeit (mit / ohne Last) | m/s | 0,16 / 0,20 | 0,16 / 0,20 | ||
5.3 | Senkgeschwindigkeit (mit / ohne Last) | m/s | 0,23 / 0,18 | 0,23 / 0,18 | ||
5.7 | Steigfähigkeit KB 30' (mit / ohne Last) | % | 7 / 9 | 7 / 9 | ||
5.8 | Max. Steigfähigkeit KB 30' (mit / ohne Last) | % | 7 / 15 | 7 / 15 | ||
5.10 | Betriebsremse | Elektronisch | Elektronisch | |||
Elektromotor | 6.1 | Tractionsmotor, Leistungkapazität KB 60' | KW | 0,8 AC | 0,8 AC | |
6.2 | Hubmotor, Leistung bei S3 15% ED | KW | 2,2 | 2,2 | ||
6.3 | Batterie nach DIN 43531/35/36 A, B, C, nein | ja | ja | |||
6.4 | Spannung / nominalleistung | V / Ah | 24 / 160 | 24 / 240 | ||
6.5 | Batteriegewicht (± 5%) | Kg | 150 | 150 | ||
Sonstiges | 8.1 | Art der Fahrsteuerung | Elektrische AC | Elektrische AC | ||
8.4 | Geräuschpegel - Mittelwert am Fahrerohr (EN 12053) | dB/(A) | <70 | <70 | ||
Ast einschiesslich " a " = 200 mm. Spiel vor dem freien Palettenplatz *Verfügbar mit Plattform ohne Seitenschutz |
AUSSENMASSE FüR MASTGRUPPEN |
|||||||
---|---|---|---|---|---|---|---|
Aufzug | h3 | h2 | h1 | h4 | h4 grill | h5 | |
Nicht teleskopisch NT | 1700 | 1620 | 1620 | 2080 | 2105 | 2510 | |
Duplex "D" | 2500 | 2425 | 170 | 1750 | 2910 | 3315 | |
3000 | 2920 | 176 | 2000 | 3405 | 3810 | ||
3500 | 3420 | 196 | 2260 | 3905 | 4310 | ||
Duplex "DVL" | 2500 | 2445 | / | 1780 | 2995 | 3335 | 1230 |
3000 | 2945 | / | 2030 | 3495 | 3835 | 1480 | |
3500 | 3445 | / | 2280 | 3995 | 4335 | 1730 |
