EL INOX P
Paletten-Hochhubwagen aus Edelstahl - Leistungsstärkere Version
LEISTUNG, SICHERHEIT UND STABILITÄT, HYGIENE UND REINIGUNGSFREUNDLICHKEIT, FÜR EINEN INTENSIVEN EINSATZ GEEIGNET

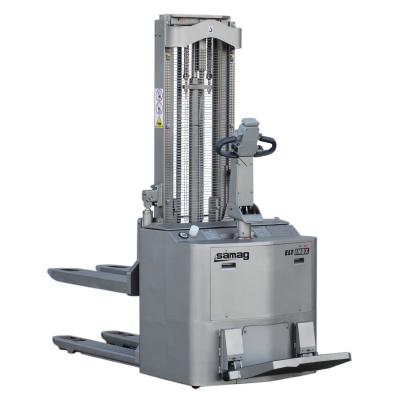

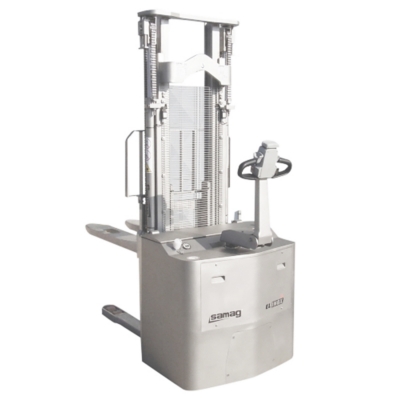

Der Paletten-Hochhubwagen EL INOX P von Samag ist die leistungsstärkere Version des Modells EL INOX und aus Edelstahl oder einem anderen korrosionsgeschützten Material gefertigt und somit für den Einsatz in Umgebungen bestimmt, in denen die Sauberkeit und Hygiene wesentlich sind und Korrosionsprobleme bestehen. Alle wurden mit folgenden Merkmalen gefertigt:
- telaio con forme arrotondate per ridurre il deposito di residui e permettere un buon lavaggio quotidiano con acqua dolce
- telaio e gruppo montanti in acciaio Inox laminato ad alta resistenza alla flessione ed alla torsione, con certificato qualità
- cilindro sollevamento (compresa catena di sollevamento pulegge) integralmente in acciaio INOX o materiale non corrosivo
- cofano e timone con grado di protezione contro gli spruzzi d’acqua
- motore trazione in corrente alternata AC senza spazzole: minore manutenzione e maggiore potenza
- cuscinetti perni e boccole Inox su ruote, rulli e montanti
- ruota motrice centrale ammortizzata con carico regolabile, per un’aderenza al suolo sempre efficiente
- pulsantiera in plastica resistente agli agenti corrosivi e protetta
- Esecuzione cella frigo (a richiesta)
✔ TRAGFÄHIGKEIT BIS ZU 1.300 KG UND 1.500 KG
✔ AUF ANFRAGE SONDERAUSFÜHRUNGEN
✔ SPEZIAL-ABMESSUNGEN AUF ANFRAGE
- einige Optional
- Plattform für die Bedienerbeförderung
- Lithiumbatterie
- Waage/drucker
- Für die verwendung im Kühlraum
Typologie | Wagen aus Edelstahl | Kategorie | Hochhubwagen aus Edelstahl für normalen-intensiven Einsatz |
---|---|---|---|
Tragfähigkeit (Kg) | 1500 | Hubhöhe (mm) | 4800 |
|
1.1 |
Hersteller |
|
|
SAMAG |
|
---|---|---|---|---|---|---|
Merkmalen |
1.2 | Modell | EL INOX P | EL INOX P P.O. | ||
1.3 | Motor (elektrisch, Diesel, Benzin, Gas, elektrischen Strom) | Elektrisch | ||||
1.4 | Bedienung (Handgeführt, Geh, im Stehen, Sitzend, Kommissionierer) | Handgeführt | Sitzend | |||
1.5 | Tragfähigket / Last | Q | t | 1,3 (1) (2) | ||
1.6 | Lastschwerpunkt | C | mm | 600 | ||
1.8 | Lastabstand | x | mm | 714 | ||
1.9 | Wheelbase | Y | mm | 1314/1331 (1) | ||
Gewichte |
2.1 | Gewicht (mit Batterie) | Kg | 1230 | 1320 | |
2.2 | Achslast mit der Last (vorden/ hinteren) | Kg | 1033 / 1497 | 1103 / 1517 | ||
2.3 | Achslast ohne Last (vorden/ hinteren) | Kg | 920 / 310 | 990 / 330 | ||
Räder und Fahrgestell |
3.1 | Vollgummi, Superelas., pneum., Polyuretthan | Supertraction | |||
3.2 | Radabmessurgen Vorten | mm | 307 x 88 / 150 x 50 | |||
3.3 | Radabmessurgen Hinteren | mm | 85x70 | |||
3.5 | Räder, Anzahl vorn / hinten (x = Traction) | 1X + 2/3 | ||||
3.6 | Spurweite, Vorne | b10 | mm | 754 | ||
3.7 | Spurweite, Hinten | b11 | mm | 380 | ||
Abmessungen |
4.2 | Höhe Hubgerüst eingefahren | h1 | mm | (siehe tabelle) | |
4.3 | Freihub | h2 | mm | (siehe tabelle) | ||
4.4 | Hub | h3 | mm | (siehe tabelle) | ||
4.5 | Höhe Hubgerüst ausgefahren | h4 | mm | (siehe tabelle) | ||
4.6 | Initialhub | h5 | mm | 150 | ||
4.8 | Sitzhöhe / Standhöhe | h7 | mm | --- | 135 | |
4.9 | Höle Deichsel in Fahestellung (min. / max.) | h14 | mm | 992 / 1366 | 1186 / 1386 | |
4.15 | Gabelhöhe in Ruhestellung | h13 | mm | 85 | ||
4.19 | Gesamtlänge | l1 | mm | 1978 | 2083 | |
4.20 | Länge einschl. Gabelrücken | l2 | mm | 828 (1) | 933 (1) | |
4.21 | Gesamtbreite | b1 | mm | 880 | ||
4.22 | Gabelzinkenmaße | slell | mm | 70 x 180 x 1150 | ||
4.24 | Gabelträgerbreite | b3 | mm | 856 | ||
4.25 | Gabelbreite Außen | b5 | mm | 560 | ||
4.32 | Bodenfreiheit Mitte Randstand | m2 | mm | 28 | ||
4.34 | Arbeitsgangbreite bei Palette 800 x 1200 quer | Ast | mm | 2372 (1) | 2499 (1) | |
4.35 | Wenderadius | Wa | mm | 1541 (1) | 1668 (1) | |
Leistungen |
5.1 | Fahrgeschwindigkeit (mit / ohne Last) | Km/h | 6 / 6 | 8 / 8 | |
5.2 | Hubgeschwindigkeit (mit / ohne Last) | m/s | 0,13 / 0,21 | |||
5.3 | Senkgeschwindigkeit (mit / ohne Last) | m/s | 0,40 / 0,30 | |||
5.7 | Steigfähigkeit KB 30' (mit / ohne Last) | % | 7 / 9 | |||
5.8 | Max. Steigfähigkeit KB 30' (mit / ohne Last) | % | 7 / 15 | |||
5.10 | Betriebsremse | Elektronisch | ||||
Elektromotor |
6.1 | Tractionsmotor, Leistungkapazität KB 60' | KW | 2 AC | ||
6.2 | Hubmotor, Leistung bei S3 15% ED | KW | 2,5 | |||
6.3 | Batterie nach DIN 43531/35/36 A, B, C, nein | ja | ||||
6.4 | Spannung / nominalleistung | V / Ah | 24/320 | |||
6.5 | Batteriegewicht (± 5%) | Kg | 265 | |||
Altri dati |
8.1 | Art der Fahrsteuerung | Elektrische AC | |||
8.4 | Geräuschpegel - Mittelwert am Fahrerohr (EN 12053) | dB/(A) | <70 | |||
Ast comprende “a” (spazio di manovra) = 200 mm (1) Duplex / Triplex (2) A richiesta, Tragfähigket 1500 kg |
AUSSENMASSE FüR MASTGRUPPEN |
|||||||
---|---|---|---|---|---|---|---|
|
Aufzug | h3 | h5 | h2 | h1 | h4 | h4 grill |
|
|||||||
Nicht teleskopisch NT |
1700 | 1620 | 1620 | / | 2080 | 2100 | 2510 |
|
|||||||
Duplex "DV" |
2500 | 2430 | 150 | / | 1780 | 2960 | 3320 |
3000 | 2930 | 150 | / | 2030 | 3460 | 3820 | |
3500 | 3430 | 150 | / | 2280 | 3960 | 4320 | |
4000 | 3930 | 150 | / | 2530 | 4460 | 4820 | |
4300 | 4270 | 150 | / | 2700 | 4800 | 5160 | |
|
|||||||
Duplex "DVL" |
2500 | 2445 | / | 1230 | 1780 | 2995 | 3335 |
3000 | 2945 | / | 1480 | 2030 | 3495 | 3835 | |
3500 | 3445 | / | 1730 | 2280 | 3995 | 4335 | |
4000 | 3945 | / | 1980 | 2530 | 4495 | 4835 | |
|
|||||||
Trplex "TV" |
3700 | 3645 | / | / | 1810 | 4240 | 4535 |
4200 | 4155 | / | / | 1980 | 4750 | 5045 | |
4500 | 4395 | / | / | 2060 | 4990 | 5285 | |
|
|||||||
Triplex "TVL" |
3700 | 3660 | / | 1230 | 1810 | 4240 | 4550 |
4200 | 4170 | / | 1400 | 1980 | 4750 | 5060 | |
4500 | 4410 | / | 1480 | 2060 | 4990 | 5300 | |
4800 | 4710 | / | 1580 | 2160 | 5290 | 5600 |
