ELFO INOX

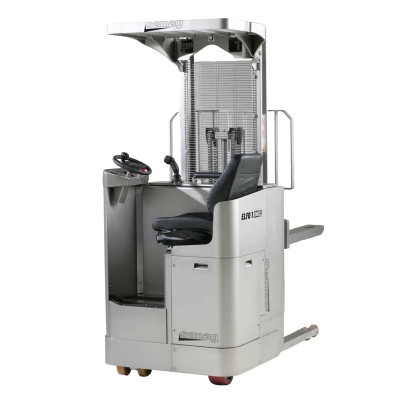

ELFO INOX, Hochhubwagen aus Edelstahl mit Fahrersitz

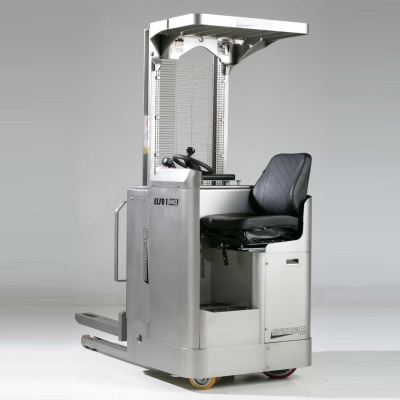

ELFO INOX, Hochhubwagen aus Edelstahl mit Fahrersitz

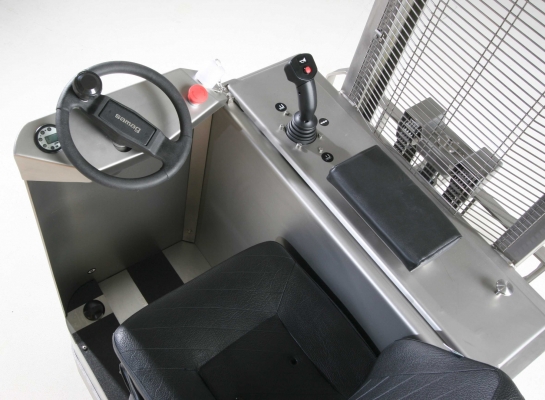

ELFO INOX, Hochhubwagen aus Edelstahl mit Fahrersitz - Fahrerposten

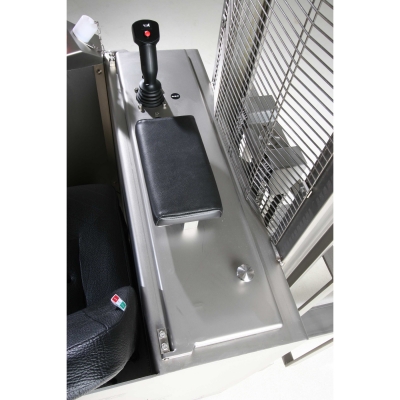

ELFO INOX, Hochhubwagen aus Edelstahl mit Fahrersitz - Armaturenbrett

Hochhubwagen aus Edelstahl mit Fahrersitz

IDEAL FÜR DEN EINSATZ IN KLEINEN GÄNGEN UND ZUR BEFÖRDERUNG VON PALETTEN BIS 5.200 MM

Der Hochhubwagen mit Fahrersitz ELFO INOX von Samag ist aus Edelstahl oder einem nicht korrosiven Material gefertigt und daher für Umgebungen bestimmt, in denen die Sauberkeit und Hygiene wesentlich sind und es Korrosionsprobleme gibt. Während der horizontalen Fahrt verfügt der Fahrer dank der quergerichteten Fahrposition über optimale Sichtbedingungen, um die Verfahrgeschwindigkeit voll ausschöpfen zu können.

Elektronische Bremsung mit Energierückgewinnung bei der Umkehrung der Fahrtrichtung und beim Zurückschalten. Multifunktions-Joystick für die proportionale Steuerung des Hebens und Senkens der Gabeln und der gleichzeitigen Steuerung von Antrieb, Beschleunigung, Entschleunigung und Umkehrung der Fahrtrichtung.

Alle wurden mit folgenden Merkmalen gefertigt:

  • Rahmen mit abgerundeten Formen, um die Ablagerung von Rückständen zu reduzieren und eine gute tägliche Reinigung mit Süßwasser zu ermöglichen
  • Exklusive Mastengruppe von SAMAG für eine Rundumsicht
  • Rahmen und Mastengruppe aus besonders biegefestem und drehfestem laminiertem Edelstahl mit Qualitätszertifikat gefertigt.
  • Hubzylinder (einschließlich der Kette zum Anheben der Riemenscheiben) zur Gänze aus Edelstahl oder korrosionsgeschütztem Material
  • Getriebegehäuse aus Edelstahl AISI 304 gegossen
  • Motorraum und Deichsel mit Schutz vor Wasserspritzern
  • Bürstenloser Wechselstrom-Antriebsmotor: wartungsärmer und leistungsstärker
  • Lager, Stifte und Buchsen aus Edelstahl auf Rädern, Rollen und Masten
  • Gedämpftes Antriebsrad in der Mitte mit regulierbarer Last für eine stets effiziente Haftung am Boden
  • Bedienfeld aus korrosionsbeständigem, geschütztem Kunststoff
  • Ausführung mit Kühlzelle (auf Anfrage)

✔ TRAGFÄHIGKEIT BIS ZU 1.300 KG

✔ PERFEKTE KOMBINATION ZWISCHEN EFFIZIENTER LEISTUNG UND ERGONOMIE

✔ AUF ANFRAGE SONDERAUSFÜHRUNGEN

✔ SPEZIAL-ABMESSUNGEN AUF ANFRAGE



  • einige Optional
  • Elektrische Lenkung
  • Lithiumbatterie
  • Waage/drucker
  • Für die verwendung im Kühlraum
Typologie Wagen aus Edelstahl Kategorie Hochhubwagen aus Edelstahl mit Bedienerbeförderung für normalen-intensiven Einsatz
Tragfähigkeit (Kg) 1300 Hubhöhe (mm) 5200




1.1

Hersteller





SAMAG

Merkmalen

1.2 Modell     ELFO INOX
1.3 Motor (elektrisch, Diesel, Benzin, Gas, elektrischen Strom)     Elektrisch
1.4 Bedienung (Handgeführt, Geh, im Stehen, Sitzend, Kommissionierer)     sitzend
1.5 Tragfähigket / Last Q t 1,3
1.6 Lastschwerpunkt C mm 600
1.8 Lastabstand x mm 768
1.9 Wheelbase Y mm 1526-1544 (1)

Gewichte

2.1 Gewicht (mit Batterie)   Kg 1410 (2)
2.2 Achslast mit der Last (vorden/ hinteren)   Kg 1120-1590 (2)
2.3 Achslast ohne Last (vorden/ hinteren)   Kg 980-430 (2)

Räder und Fahrgestell

3.1 Vollgummi, Superelas., pneum., Polyuretthan     Supertraction
3.2 Radabmessurgen Vorten   mm 260 x 85 / 150 x 50
3.3 Radabmessurgen Hinteren   mm 85x70
3.5 Räder, Anzahl vorn / hinten (x = Traction)     1X + 2/4
3.6 Spurweite, Vorne b10 mm 552
3.7 Spurweite, Hinten b11 mm 380

Abmessungen

4.2 Höhe Hubgerüst eingefahren h1 mm (siehe tabelle)
4.3 Freihub h2 mm (siehe tabelle)
4.4 Hub h3 mm (siehe tabelle)
4.5 Höhe Hubgerüst ausgefahren h4 mm (siehe tabelle)
4.6 Initialhub h5 mm (siehe tabelle)
4.8 Sitzhöhe / Standhöhe h7 mm 920
4.9 Höle Deichsel in Fahestellung (min. / max.) h14 mm ---
4.15 Gabelhöhe in Ruhestellung h13 mm 85
4.19 Gesamtlänge l1 mm 2090-2108 (1)
4.20 Länge einschl. Gabelrücken l2 mm 940-958 (1)
4.21 Gesamtbreite b1 mm 880
4.22 Gabelzinkenmaße slell mm 60 x 180 x 1150
4.24 Gabelträgerbreite b3 mm 700
4.25 Gabelbreite Außen b5 mm 560
4.32 Bodenfreiheit Mitte Randstand m2 mm 28
4.34 Arbeitsgangbreite bei Palette 800 x 1200 quer Ast mm 2530-2548 (1)
4.35 Wenderadius Wa mm 1741-1759 (1)

Leistungen

5.1 Fahrgeschwindigkeit (mit / ohne Last)   Km/h 8 / 9,2
5.2 Hubgeschwindigkeit (mit / ohne Last)   m/s 0,13 / 0,26
5.3 Senkgeschwindigkeit (mit / ohne Last)   m/s 0,40 / 0,30
5.7 Steigfähigkeit KB 30' (mit / ohne Last)   % 8 / 9
5.8 Max. Steigfähigkeit KB 30' (mit / ohne Last)   % 8 / 9
5.10 Betriebsremse     Elektronisch

Elektromotor

6.1 Tractionsmotor, Leistungkapazität KB 60'   KW 2 AC
  Lenkmotor   KW 0,3
6.2 Hubmotor, Leistung bei S3 15% ED   KW 2,5
6.3 Batterie nach DIN 43531/35/36 A, B, C, nein     ja
6.4 Spannung / nominalleistung   V / Ah 24/500
6.5 Batteriegewicht (± 5%)   Kg 366

 Altri dati

8.1 Art der Fahrsteuerung     Elektrische AC
8.4 Geräuschpegel - Mittelwert am Fahrerohr (EN 12053)   dB/(A) <70
Ast comprende "a" (spazio di manovra) = 200 mm ed è inteso per posto pallet vuoto
(1) Duplex / Triplex
(2) Valori riferiti a DV 3000

AUSSENMASSE FüR MASTGRUPPEN



Aufzug h3 h2 h5 h1 h4





Nicht teleskopisch NT

1700 1620 1620 / 2080 2100





Duplex "DV"

3000 2430 150 / 2030 3460
3500 2930 150 / 2280 3960


Duplex "DVL"

3000 2945 / 1480 2030 3495
3500 3445 / 1730 2280 3995


Triplex "TV"

4200 4155 / / 1980 4750
4500 4395 / / 2060 4990
4800 4695 / / 2160 5290


Triplex "TVL"

4200 4170 / 1400 1980 4750
4500 4410 / 1480 2060 4990
4800 4710 / 1580 2160 5290
