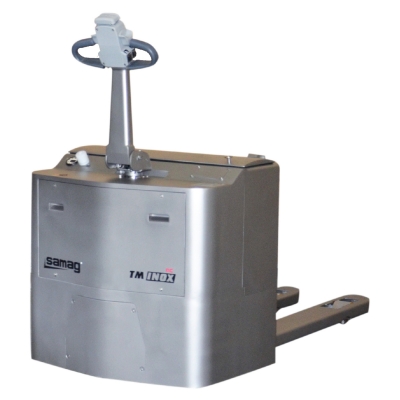

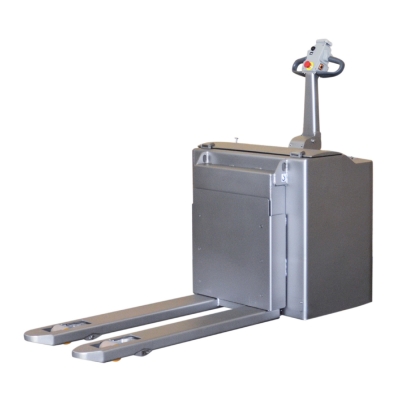

TM INOX P
Elektrischer Palettenhubwagen aus Stahl mit kompakter, besonders niedriger Bauweise
MAXIMALE SICHT FÜR DEN BEDIENER, FÜR EINEN „INTENSIVEN” EINSATZ GEEIGNET
TM INOX P von Samag ist die leistungsstärkere Version des Palettenhubwagens TM INOX. Diese Niederhubwagen aus Edelstahl sind für den Einsatz in Umgebungen bestimmt, in denen die Sauberkeit und Hygiene wesentlich sind und Korrosionsprobleme bestehen.
Leistung, Sicherheit und Stabilität, Hygiene und Reinigungsfreundlichkeit. Alle wurden mit folgenden Merkmalen gefertigt:
- Hebel, Masten und Hubzylinder zur Gänze aus Edelstahl oder korrosionsgeschütztem Material gefertigt
- Motorhaube und Deichsel, beide dicht mit Schutz vor Wasserspritzern
- Getriebegehäuse aus Edelstahl AISI 304 gegossen
- Wechselstrom-Antriebsmotor
- Gedämpftes Antriebsrad in der Mitte mit regulierbarer Last für eine stets effiziente Haftung am Boden
- Vor Wasserspritzern geschützte elektronische und hydraulische Bauteile
- Bedienfeld aus korrosionsbeständigem, geschütztem Kunststoff
- Verstellbare Schubstangen für eine einfache und schnelle Wartung der Gestänge oder den Austausch der Stange selbst.
AUF ANFRAGE
- Ausführung mit Kühlzellen (auf Anfrage)
- Neue elektrische Lenkung - Für einfache Manövrierbarkeit und optimale Nutzung des Wagens auch bei engen Platzverhältnissen.
✔ TRAGFÄHIGKEIT BIS ZU 2.000 KG UND 2.500 KG
✔ AUF ANFRAGE SONDERAUSFÜHRUNGEN
✔ SPEZIAL-ABMESSUNGEN AUF ANFRAGE
- einige Optional
- Plattform für die Bedienerbeförderung
- Lithiumbatterie

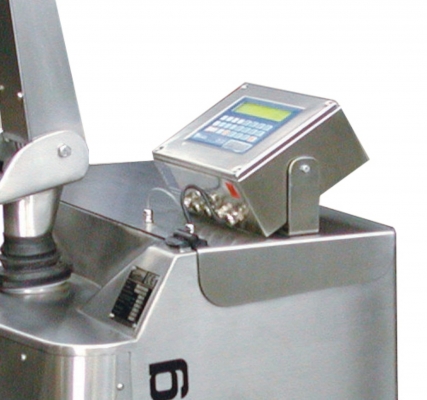

- Waage/drucker
- Für die verwendung im Kühlraum
Typologie | Wagen aus Edelstahl | Kategorie | Niederhubwagen aus Edelstahl für den normalen-intensiven Einsatz |
---|---|---|---|
Tragfähigkeit (Kg) | 2500 | Hubhöhe (mm) | 120 |
|
1.1 |
Hersteller |
|
|
SAMAG |
|
---|---|---|---|---|---|---|
Merkmalen |
1.2 | Modell | TM INOX P | TM INOX P P.O. | ||
1.3 | Motor (elektrisch, Diesel, Benzin, Gas, elektrischen Strom) | Elektrisch | ||||
1.4 | Bedienung (Handgeführt, Geh, im Stehen, Sitzend, Kommissionierer) | Handgeführt | Sitzend | |||
1.5 | Tragfähigket / Last | Q | t | 2 | ||
1.6 | Lastschwerpunkt | C | mm | 600 | ||
1.8 | Lastabstand | x | mm | 895 (1) | ||
1.9 | Wheelbase | Y | mm | 1457 (1) | ||
Gewichte |
2.1 | Gewicht (mit Batterie) | Kg | 755 | 815 (2) | |
2.2 | Achslast mit der Last (vorden/ hinteren) | Kg | 1025 / 1730 | 1060 / 1755 | ||
2.3 | Achslast ohne Last (vorden/ hinteren) | Kg | 620 / 135 | 655 / 160 | ||
Räder und Fahrgestell |
3.1 | Vollgummi, Superelas., pneum., Polyuretthan | Supertraction | |||
3.2 | Radabmessurgen Vorten | mm | 310 x 90 / 125 x 50 | |||
3.3 | Radabmessurgen Hinteren | mm | 85x70 | |||
3.5 | Räder, Anzahl vorn / hinten (x = Traction) | 1X / 2-4 | ||||
3.6 | Spurweite, Vorne | b10 | mm | 574 | ||
3.7 | Spurweite, Hinten | b11 | mm | 390 | ||
Abmessungen |
4.2 | Höhe Hubgerüst eingefahren | h1 | mm | --- | |
4.3 | Freihub | h2 | mm | --- | ||
4.4 | Hub | h3 | mm | 120 | ||
4.5 | Höhe Hubgerüst ausgefahren | h4 | mm | --- | ||
4.6 | Initialhub | h5 | mm | --- | ||
4.8 | Sitzhöhe / Standhöhe | h7 | mm | --- | 135 | |
4.9 | Höle Deichsel in Fahestellung (min. / max.) | h14 | mm | 1478 | ||
4.15 | Gabelhöhe in Ruhestellung | h13 | mm | 85 | ||
4.19 | Gesamtlänge | l1 | mm | 1940 | 2053/2427 (3) | |
4.20 | Länge einschl. Gabelrücken | l2 | mm | 790 | 903/1277 (3) | |
4.21 | Gesamtbreite | b1 | mm | 780 | ||
4.22 | Gabelzinkenmaße | slell | mm | 60 x 170 x 1150 | ||
4.24 | Gabelträgerbreite | b3 | mm | --- | ||
4.25 | Gabelbreite Außen | b5 | mm | 560 | ||
4.32 | Bodenfreiheit Mitte Randstand | m2 | mm | 15 | ||
4.34 | Arbeitsgangbreite bei Palette 800 x 1200 quer | Ast | mm | 2190 | 2326/2685 (3) | |
4.35 | Wenderadius | Wa | mm | 1685 (1) | 1821/2180 (1)(3) | |
Leistungen |
5.1 | Fahrgeschwindigkeit (mit / ohne Last) | Km/h | 6 / 6 | 6 / 6 - 8,8 / 8,8 (3) | |
5.2 | Hubgeschwindigkeit (mit / ohne Last) | m/s | 0,02 / 0,07 | |||
5.3 | Senkgeschwindigkeit (mit / ohne Last) | m/s | 0,11 / 0,05 | |||
5.7 | Steigfähigkeit KB 30' (mit / ohne Last) | % | --- | |||
5.8 | Max. Steigfähigkeit KB 30' (mit / ohne Last) | % | 7 / 17 | |||
5.10 | Betriebsremse | Elektronisch | ||||
Elektromotor |
6.1 | Tractionsmotor, Leistungkapazität KB 60' | KW | 2 AC | ||
6.2 | Hubmotor, Leistung bei S3 15% ED | KW | 2,2 | |||
6.3 | Batterie nach DIN 43531/35/36 A, B, C, nein | ja | ||||
6.4 | Spannung / nominalleistung | V / Ah | 24/240 | |||
6.5 | Batteriegewicht (± 5%) | Kg | 215 | |||
Altri dati |
8.1 | Art der Fahrsteuerung | Elektrische AC | |||
8.4 | Geräuschpegel - Mittelwert am Fahrerohr (EN 12053) | dB/(A) | <70 | |||
Ast comprende "a" (spazio di manovra) = 200 mm ed è inteso per posto pallet vuoto (1) Con forche abbassate = + 49mm (2) Valori senza operatore (3) Il primo valore indica la pedana ripiegata, il secondo abbassata per trasporto operatore |
